DIE VAKUUM-RÖHRE

Die Vakuum-Röhre besteht aus zwei ineinander geschobenen Glasröhren, deren Enden wie bei einer Thermoskanne an einer Seite miteinander verschmolzen sind. Der Spalt zwischen den Glasröhren ist vakuumisoliert, es treten daher kaum Wärmeverluste an die Umgebung auf. Vom Absorber, der inneren Röhre, wird die Wärme durch das Glas über ein Wärmeleitblech auf ein U-förmiges Rohr übertragen, das vom Wärmeträger durchflossen wird.

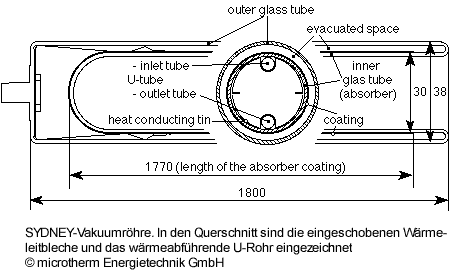

Bild Sydney-Röhre

DER ABSORBER

Im Gegensatz zu anderen ist der in Sydney entwickelte Absorber nicht eben, sondern besteht aus einer zylindrischen, selektiv beschichteten Glasröhre. Durch diese Absorberform ist die Nutzung der einfallenden Solarstrahlung unabhängig vom Einstrahlungswinkel. Die selektive Beschichtung des Absorbers zeichnet sich durch eine hohe Absorption, eine äußerst geringe Emission und eine sehr große Temperaturbeständigkeit aus.
